  • Фрезерно-расточный станок портального типа с ЧПУ
  • Фрезерно-расточный станок портального типа (неподвижная траверса, подвижный стол)
Портальный обрабатывающий центр с ЧПУ

Фрезерно-расточный станок портального типа (неподвижная траверса, подвижный стол)

Фрезерно-расточный станок портального типа (неподвижная траверса, подвижный стол)
  • Фрезерно-расточный станок портального типа (неподвижная траверса, подвижный стол)
  • Фрезерно-расточный станок портального типа (неподвижная траверса, подвижный стол)
  • Фрезерно-расточный станок портального типа (неподвижная траверса, подвижный стол)
  • Фрезерно-расточный станок портального типа (неподвижная траверса, подвижный стол)
  • Фрезерно-расточный станок портального типа (неподвижная траверса, подвижный стол)
  • Фрезерно-расточный станок портального типа (неподвижная траверса, подвижный стол)

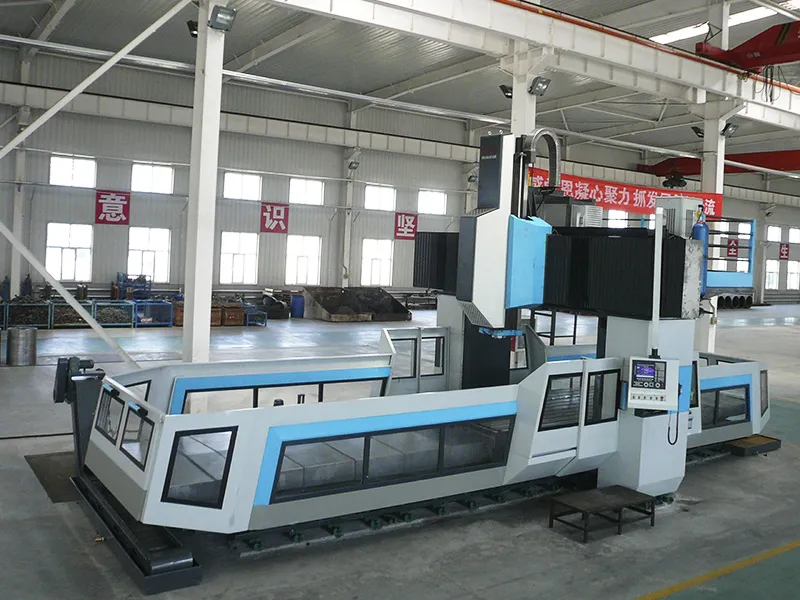

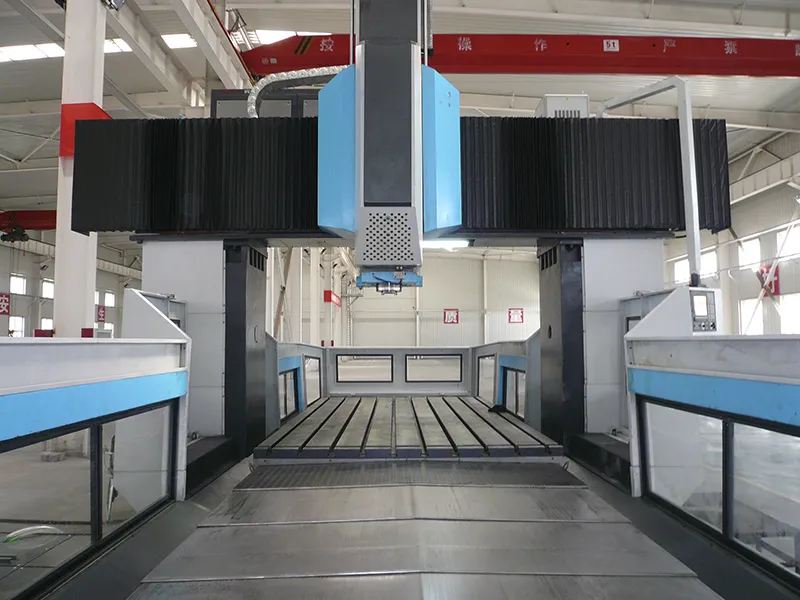

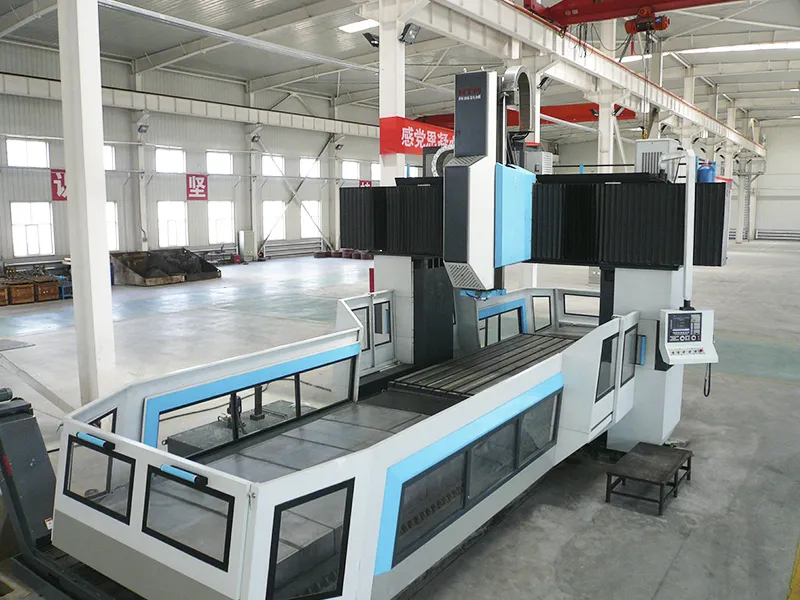

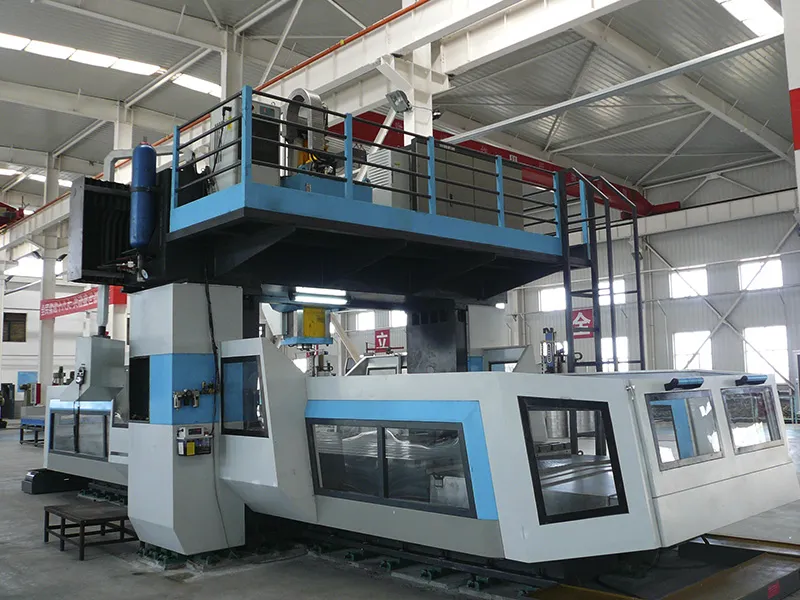

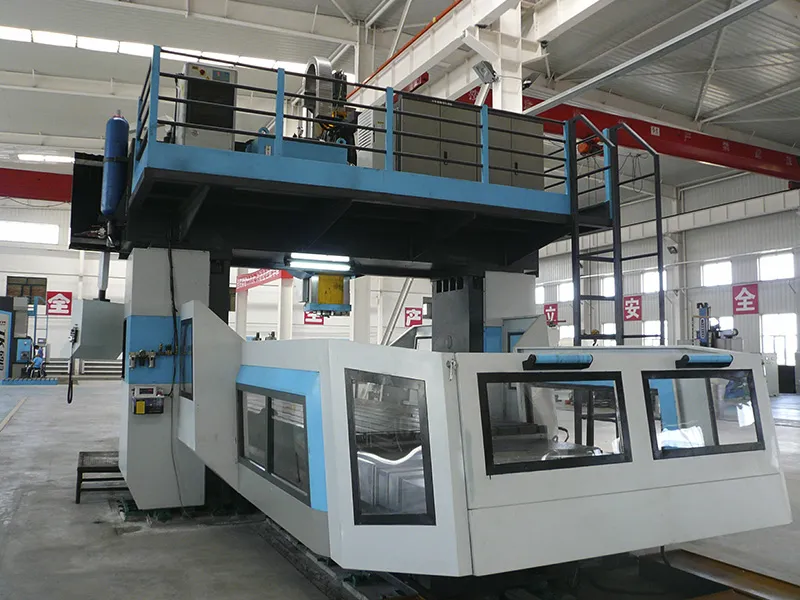

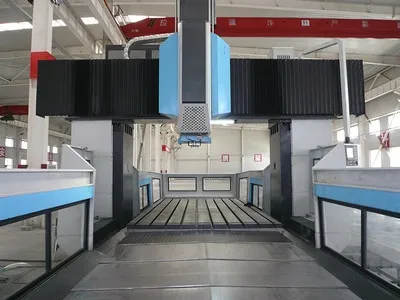

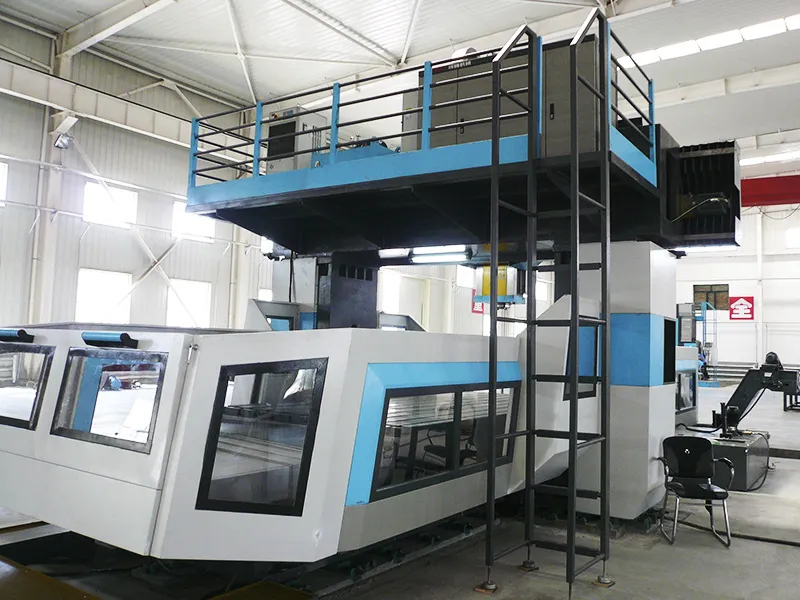

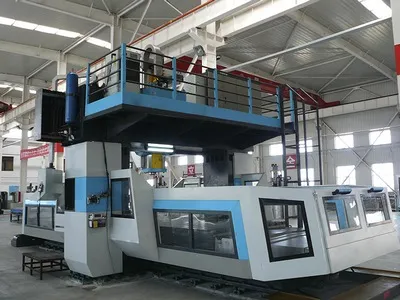

Портальный расточный станок для обработки крупных и сложных изделий, выполняет расточку, фрезерование, сверление, нарезание резьбы

Портальный фрезерно-расточный станок спроектирован для выполнения как предварительной, так и финишной обработки деталей. Он способен выполнять фрезерование, сверление, нарезание резьбы и расточку, включая создание внутренних и внешних окружностей, плоскостей, уступов, а также обработку сложных криволинейных 2D и 3D поверхностей. Станок эффективно работает с разнообразными материалами, такими как жаропрочные и титановые сплавы, нержавеющая сталь, чугун и стальное литье (отливки, поковки, заготовки).

Станок оснащен одной мощной расточной и фрезерной головкой на поперечной балке и имеет три оси подачи с ЧПУ (ось Х - рабочая платформа; ось Y - расточная/фрезерная головка; ось Z - шпиндель), способные к 2 или 3 ординатному соединению. Размеры рабочего стола по оси X могут быть разработаны в соответствии с требованиями заказчика. Ширина портала (по оси Y) не превышает 8 метров, а высота - 6 метров, размер квадратного ползуна менее 400x400 мм.

Вращательное движение шпинделя расточной и фрезерной головки осуществляется двигателем шпинделя, а каждая ось подачи приводится в движение серводвигателем переменного тока. Используется система смазки с фиксированным ходом и количественным расходом. Снация масляного насоса для гидравлических систем скольжения оснащена устройством контроля температуры.

Рассчитать стоимость
Применение

Этот станок используется для разнообразной мелкосерийной обработки сложных прецизионных деталей в средне- и крупносерийном производстве штампов для холодной штамповки в автомобилестроении, а также в аэрокосмической промышленности и производстве оборудования. Данное оборудование отвечает требованиям как черновой, так и чистовой обработки при выполнении стандартных операций фрезерования, сверления, нарезания резьбы и растачивания. Оно позволяет обрабатывать внутренние отверстия, внешние контуры, плоские поверхности, ступени, конические и сферические формы, пазы, а также создавать сложные 2D и 3D криволинейные поверхности. Станок предназначен для работы с широким спектром материалов, включая жаропрочные сплавы, титановые сплавы, нержавеющую сталь, чугун и литую сталь (отливки, кованые изделия, необработанные детали).

Особенности
Для перемещения расточной/фрезерной головок и ползуна используются предварительно нагруженные пары передач с шариковинтовой гайкой. При перемещении рабочего стола и расточной головки используются высоколинейные направляющие, обеспечивающие высокую точность и прочность.
Направляющие станины защищены металлическими телескопическими кожухами в форме "гормошки".
Перемещение рабочего стола (по оси Х) осуществляется шарико-винтовой парой с предварительным натягом и двойной гайкой. Каждый конец оси подачи ограничен трехконтактным выключателем, а электрический мягкий предел обеспечивает двойную защиту.
Отлитое изделие имеет коробчатую структуру, оптимизированную при помощи анализа методом конечных элементов (FEM) для обеспечения высокой жесткости.
Трехосевая система подачи использует прямой привод с предварительно натянутой и растянутой установкой.
Большой ползун квадратного поперечного сечения, доступный в размерах 500x500 мм и 600x600 мм, обеспечивает мощную резку.
Двухсторонний прецизионный редуктор немецкой марки ZF напрямую приводит в движение шпиндель, обеспечивая высокоскоростную и мощную резку.
Модели станков
Модель Расстояние между колоннами (мм) Макс. грузоподъемность стола (T)
GMH2412/2112 1800 2
GMH2416/2116 2200 5
GMH2420/2120 2600 5
GMH2425/2125 3100 8
GMH2430/2130 3600 8
GMH2435/2135 4100 8
GMH2440/2140 4600 10
Характеристики Рабочая зона Перемещение рабочего стола (по оси X) | Длина рабочего стола + ход 300-500 мм
  • GMH2412/GMH2112
  • GMH2416/GMH2116
  • GMH2420/GMH2120
  • GMH2425/GMH2125
  • GMH2430/GMH2130
  • GMH2435/GMH2135
  • GMH2440/GMH2140
Ширина рабочего стола мм 1250
Длина рабочего стола мм 2500 (выберите длину секциями по 1000 мм)
Перемещение рабочего стола в рабочей зоне (по оси Х) мм Длина рабочего стола+ход 300-500 мм
Перемещение шпиндельной бабки в рабочей зоне (по оси Y) мм 2400
Перемещение плунжера в рабочей зоне (по оси Z) мм 1000
Перемещение траверсы в рабочей зоне (по оси W) (только для серии GMH21) мм 1500
Расстояние между колоннами мм 1800
Расстояние от конца шпинделя до поверхности стола мм 200
Поперечное сечение ползуна мм 400×380
Макс. грузоподъемность рабочего стола т/м² 2
Скорость по оси Х мм/мин 5-6000
Скорость по оси Y мм/мин 5-6000
Скорость по оси Z мм/мин 5-4000
Конус шпинделя мм BT50
Скорость шпинделя мм/мин 2-6000
Мощность шпинделя кВт 30
Ширина рабочего стола мм 1600
Длина рабочего стола мм 2500 (выберите длину секциями по 1000 мм)
Перемещение рабочего стола в рабочей зоне (по оси Х) мм Длина рабочего стола+ход 300-500 мм
Перемещение шпиндельной бабки в рабочей зоне (по оси Y) мм 2800
Перемещение плунжера в рабочей зоне (по оси Z) мм 1000
Перемещение траверсы в рабочей зоне (по оси W) (только для серии GMH21) мм 2000
Расстояние между колоннами мм 2200
Расстояние от конца шпинделя до поверхности стола мм 200
Поперечное сечение ползуна мм 400×380
Макс. грузоподъемность рабочего стола т/м² 5
Скорость по оси Х мм/мин 5-6000
Скорость по оси Y мм/мин 5-6000
Скорость по оси Z мм/мин 5-4000
Конус шпинделя мм BT50
Скорость шпинделя мм/мин 2-6000
Мощность шпинделя кВт 30
Ширина рабочего стола мм 1600
Длина рабочего стола мм 2500 (выберите длину секциями по 1000 мм)
Перемещение рабочего стола в рабочей зоне (по оси Х) мм Длина рабочего стола+ход 300-500 мм
Перемещение шпиндельной бабки в рабочей зоне (по оси Y) мм 2800
Перемещение плунжера в рабочей зоне (по оси Z) мм 1000
Перемещение траверсы в рабочей зоне (по оси W) (только для серии GMH21) мм 2000
Расстояние между колоннами мм 2200
Расстояние от конца шпинделя до поверхности стола мм 200
Поперечное сечение ползуна мм 400×380
Макс. грузоподъемность рабочего стола т/м² 5
Скорость по оси Х мм/мин 5-6000
Скорость по оси Y мм/мин 5-6000
Скорость подачи Ось Z мм/мин 5-4000
Конус шпинделя мм BT50
Скорость шпинделя мм/мин 2-6000
Мощность шпинделя кВт 30
Ширина рабочего стола мм 2000
Длина рабочего стола мм 2500 (выберите длину секциями по 1000 мм)
Перемещение рабочего стола в рабочей зоне (по оси Х) мм Длина рабочего стола+ход 300-500 мм
Перемещение шпиндельной бабки в рабочей зоне (по оси Y) мм 3200
Перемещение плунжера в рабочей зоне (по оси Z) мм 1000
Перемещение траверсы в рабочей зоне (по оси W) (только для серии GMH21) мм 2000
Расстояние между колоннами мм 2600
Расстояние от конца шпинделя до поверхности стола мм 200
Поперечное сечение ползуна мм 400×380
Макс. грузоподъемность рабочего стола т/м² 5
Скорость по оси Х мм/мин 5-6000
Скорость по оси Y мм/мин 5-6000
Скорость подачи Ось Z мм/мин 5-4000
Конус шпинделя мм BT50
Скорость шпинделя мм/мин 2-6000
Мощность шпинделя кВт 37
Ширина рабочего стола мм 2500
Длина рабочего стола мм 2500 (выберите длину секциями по 1000 мм)
Перемещение рабочего стола в рабочей зоне (по оси Х) мм Длина рабочего стола+ход 300-500 мм
Перемещение шпиндельной бабки в рабочей зоне (по оси Y) мм 3700
Перемещение плунжера в рабочей зоне (по оси Z) мм 1000
Перемещение траверсы в рабочей зоне (по оси W) (только для серии GMH21) мм 2000
Расстояние между колоннами мм 3100
Расстояние от конца шпинделя до поверхности стола мм 200
Поперечное сечение ползуна мм 400×380
Макс. грузоподъемность рабочего стола т/м² 8
Скорость по оси Х мм/мин 5-6000
Скорость по оси Y мм/мин 5-6000
Скорость подачи Ось Z мм/мин 5-4000
Конус шпинделя мм BT50
Скорость шпинделя мм/мин 2-6000
Мощность шпинделя кВт 37
Ширина рабочего стола мм 3000
Длина рабочего стола мм 2500 (выберите длину секциями по 1000 мм)
Перемещение рабочего стола в рабочей зоне (по оси Х) мм Длина рабочего стола+ход 300-500 мм
Перемещение шпиндельной бабки в рабочей зоне (по оси Y) мм 4200
Перемещение плунжера в рабочей зоне (по оси Z) мм 1250
Перемещение траверсы в рабочей зоне (по оси W) (только для серии GMH21) мм 2500
Расстояние между колоннами мм 3600
Расстояние от конца шпинделя до поверхности стола мм 200
Поперечное сечение ползуна мм 500×500
Макс. грузоподъемность рабочего стола т/м² 8
Скорость по оси Х мм/мин 5-6000
Скорость по оси Y мм/мин 5-6000
Скорость подачи Ось Z мм/мин 5-4000
Конус шпинделя мм BT50
Скорость шпинделя мм/мин 2-4000
Мощность шпинделя кВт 37
Ширина рабочего стола мм 3500
Длина рабочего стола мм 2500 (выберите длину секциями по 1000 мм)
Перемещение рабочего стола в рабочей зоне (по оси Х) мм Длина рабочего стола+ход 300-500 мм
Перемещение шпиндельной бабки в рабочей зоне (по оси Y) мм 4800
Перемещение плунжера в рабочей зоне (по оси Z) мм 1250
Перемещение траверсы в рабочей зоне (по оси W) (только для серии GMH21) мм 2500
Расстояние между колоннами мм 4100
Расстояние от конца шпинделя до поверхности стола мм 200
Поперечное сечение ползуна мм 500×500
Макс. грузоподъемность рабочего стола т/м² 8
Скорость по оси Х мм/мин 5-6000
Скорость по оси Y мм/мин 5-6000
Скорость подачи Ось Z мм/мин 5-4000
Конус шпинделя мм BT50
Скорость шпинделя мм/мин 2-4000
Мощность шпинделя кВт 60
Ширина рабочего стола мм 4000
Длина рабочего стола мм 2500 (выберите длину секциями по 1000 мм)
Перемещение рабочего стола в рабочей зоне (по оси Х) мм Длина рабочего стола+ход 300-500 мм
Перемещение шпиндельной бабки в рабочей зоне (по оси Y) мм 5300
Перемещение плунжера в рабочей зоне (по оси Z) мм 1250
Перемещение траверсы в рабочей зоне (по оси W) (только для серии GMH21) мм 2500
Расстояние между колоннами мм 4600
Расстояние от конца шпинделя до поверхности стола мм 200
Поперечное сечение ползуна мм 500×500
Макс. грузоподъемность рабочего стола т/м² 10
Скорость по оси Х мм/мин 5-6000
Скорость по оси Y мм/мин 5-6000
Скорость подачи Ось Z мм/мин 5-4000
Конус шпинделя мм BT50
Скорость шпинделя мм/мин 2-4000
Мощность шпинделя кВт 60
В чем разница между портальным фрезерно-расточным станком с неподвижной траверсой и другими типами станков (например, горизонтальными, вертикальными)?
Применимые заготовки портальные фрезерно-расточные станки с неподвижной траверсой больше подходят для обработки больших, тяжелых заготовок, особенно длинных или широких деталей.
Точность обработки благодаря высокой жесткости и устойчивости портальные станки могут поддерживать высокую точность обработки при больших нагрузках.
Нагрузка на рабочий стол как правило, рабочий стол станка имеет большую несущую способность, что делает его пригодным для обработки тяжелых заготовок.
Как портальный фрезерно-расточный станк с неподвижной траверсой справляется с разнообразием размеров заготовок и материалов при многовариантной, мелко- и среднесерийной обработке?
Благодаря гибкости своей системы ЧПУ, станок может легко настраивать методы обработки и траектории движения для различных заготовок, адаптируясь к различным размерам и формам.
При соответствующем выборе инструмента станок может эффективно обрабатывать заготовки из различных материалов.
Параметры обработки, такие как скорость подачи, глубина резания и скорость шпинделя, можно настраивать в соответствии с характеристиками различных материалов.
Станок с ЧПУ может быть оснащен эффективной системой охлаждения для снижения воздействия тепла резки на материалы и точность.
Какие факторы следует учитывать при выборе подходящего фрезерно-расточного станка с ЧПУ с подвижой траверсой и неподвижным столом для судостроения?
Требования к размеру и весу обрабатываемой детали выберите соответствующие технические характеристики станка и грузоподъемность в зависимости от размеров и веса деталей судна.
Требования к точности обработки выберите станок с высокой точностью и стабильностью, чтобы соответствовать требованиям к точности деталей судна.
Потребности в автоматизации если требуется повышенная эффективность производства, рассмотрите станки, оснащенные автоматическими устройствами смены инструмента и автоматическими системами загрузки/выгрузки.
Жесткость конструкции станка: выберите станок с высокой жесткостью, чтобы обеспечить стабильность и точность в процессе обработки.
Не уверены, какой тип фрезерно-расточного станка с ЧПУ следует выбрать?
Мы поможем вам!
