Фрезерно-расточные станки с ЧПУ
-

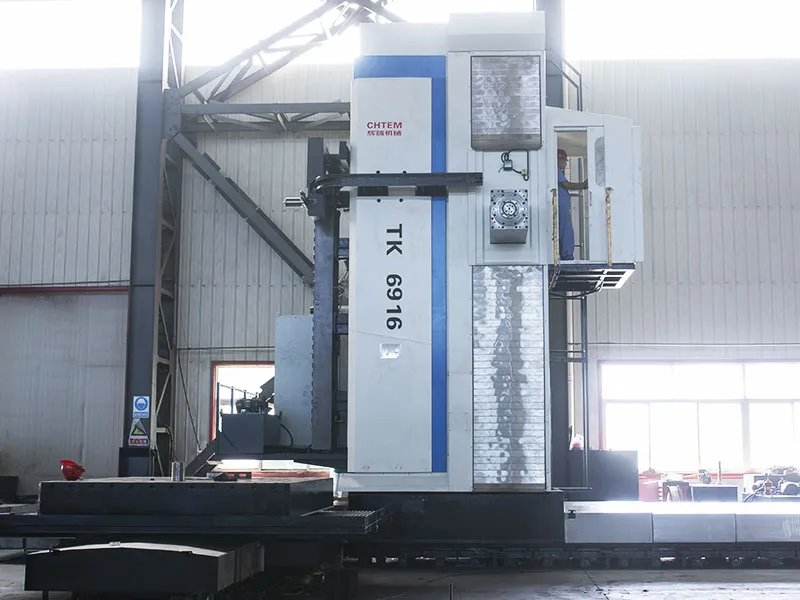

Фрезерно-расточной станок с ЧПУ напольного типа
Фрезерно-расточной станок с ЧПУ напольного типа предназначен для обработки крупногабаритных деталей в таких отраслях, как металлургия, горнодобывающая промышленность, энергетика (ветровая, тепловая, атомная), судостроение, производство стали и производство транспортного оборудования.
Модель Скорость вращения шпинделя (об/мин) Ход расточного шпинделя
по оси W (мм)Ход обратного ползуна
по оси Z (мм)TK6913 2-1500 700 800 TK6916EUR 2-1500 1000 1000 TK6916 2-1500 1200 1200 TK6920 2-1500 1200 1200-1700 TK6926 2-1500 1700 1200-1700 TK6913A 2-2000 700 800 TK6916A 2-2000 1200 1200 TK6920A 2-1500 1200 1200 -
- Каждая ось управляется собственным серводвигателем, что позволяет бесступенчатое регулирование скоростью.
- Основной модуль станка оснащен поворотным столом и имеет структуру поперечного скольжения. Станок оснащен несколькими комплектующими, включая станину, рабочий стол, верхние и нижние салазки, колонну, горизонтальную шпиндельную коробку (установленную сбоку) и задней бабки.
- При помощи управления системой ЧПУ можно реализовать произвольное четырехосевое одновременное соединение, удовлетворяя требованиям к обработке различных заготовок.
- Станок можно настроить для различных классов и спецификаций в соответствии с требованиями пользователя, включая различные системы ЧПУ, достигая различных уровней точности и выбирая размеры поворотного стола.

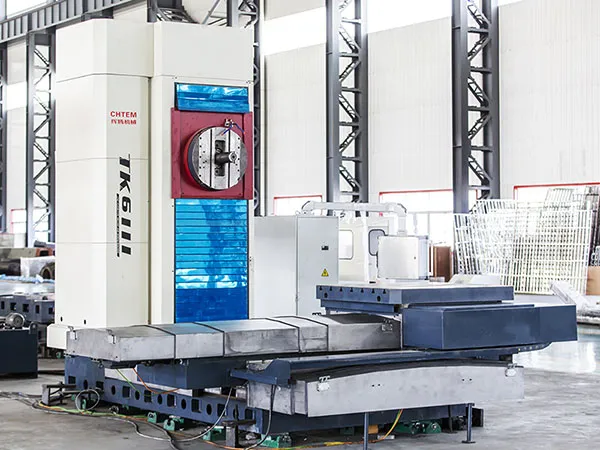

Фрезерно-расточный станок с ЧПУ и подвижным столомГоризонтально-расточный станок с ЧПУ широко используется для обработки коробчатых изделий, разных структур и деталей пресс-форм.
Модель Скорость вращения шпинделя (об/мин) Диаметр шпинделя (мм) Ход шпинделя (ось W) (мм) TK6111 2-2000 ∅110 600 TK6113 2-2000 ∅130 800 -

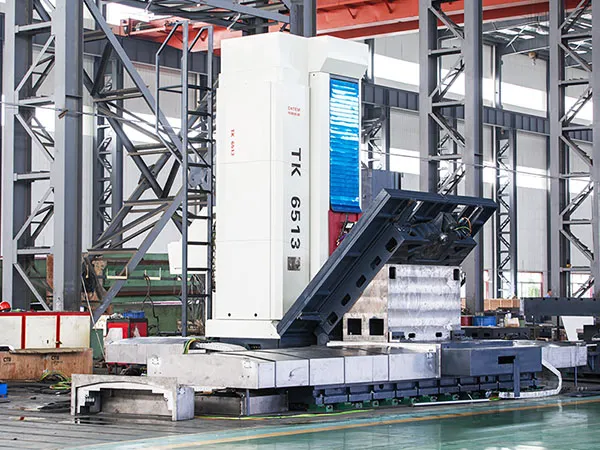

Фрезерно-расточный станок с ЧПУ и поперечно-подвижным столом
Фрезерно-расточный станок с ЧПУ отличается подвижным столом для изделий, который движется в поперечном направлении.
Модель Скорость вращения шпинделя (об/мин) Ход расточного шпинделя
по оси W (мм)Ход ползуна
по оси Z (мм)TK6511 10-2000 600(Ось Z) / TK6513 2-2000 1000(Ось Z) / TK6516 2-2000 1000(Ось Z) / TK6813(имеет ползун) 2-2000 800-1000 800-1000 TK6816(имеет ползун) 2-2000 800-1000 800-1000 -

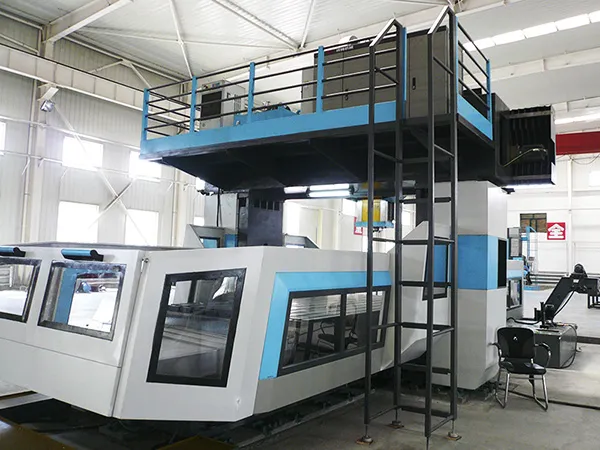

Фрезерно-расточный станок портального типа с ЧПУ, Фрезерно-расточный станок портального типа (неподвижная траверса, подвижный стол)
Этот станок используется для разнообразной мелкосерийной обработки сложных прецизионных деталей в средне- и крупносерийном производстве штампов для холодной штамповки в автомобилестроении, а также в аэрокосмической промышленности и производстве оборудования.
Модель Расстояние между
колоннами (мм)Макс. грузоподъемность
рабочего стола (T)GMH2412/2112 1800 2 GMH2416/2116 2200 5 GMH2420/2120 2600 5 GMH2425/2125 3100 8 GMH2430/2130 3600 8 GMH2435/2135 4100 8 GMH2440/2140 4600 10 -

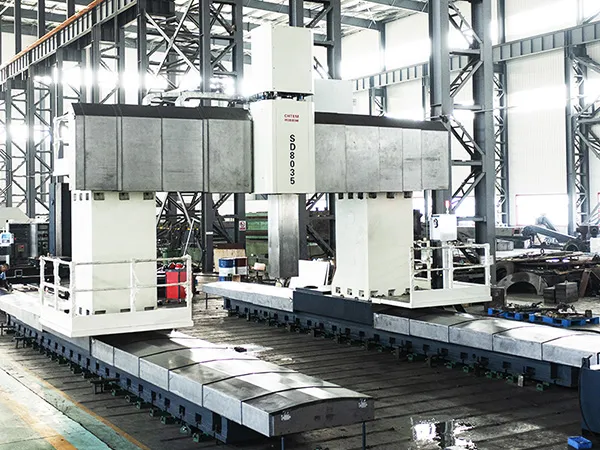

Фрезерно-расточный станок портального типа (подвижная траверса, неподвижный стол)
Широко используются для многовариантной, мелко- и среднсерийной обработки сложных деталей. Портальные обрабатывающие станки широко используются на предприятиях, производящих средние и крупные автомобильные штампы для холодной штамповки, а также в аэрокосмической отрасли и при изготовлении высокотехнологичного оборудования, где предъявляются повышенные требования к точности.
Модель Расстояние между колоннами (мм) Высота прохода (мм) Макс. грузоподъемность стола (T) XKH2825/2725
GMH2825/27253200 2500 15 XKH2830/2730
GMH2830/27303600 3000 15 XKH2835/2735
GMH2835/27354200 3500 20 XKH2840/2740
GMH2840/27404600 4000 20 XKH2845/2745
GMH2845/27455200 4500 20 XKH2850/2750
GMH2850/27505600 5000 20
